2021年8月18日下午,一场突如其来的强降雨倾泻在深圳市罗湖区,莲塘街道仙桐体育公园足球场北侧边坡短时间内连续发生两次局部小型崩塌。
幸运的是,在地灾发生的20分钟之前,深圳市地质环境研究院(工勘控股全资子公司,简称“地环院”)自主研发的多参数智能形变监测仪及时监测到现场数据的大幅突变,并触发了罗湖区地质灾害自动化监测平台的红色预警。
平台的预警短信在1分钟内及时发出,仙桐体育公园迅速采取闭园措施,疏散现场数十名游客,及时避免了人员伤亡,最大限度地保障人民群众的生命财产安全。

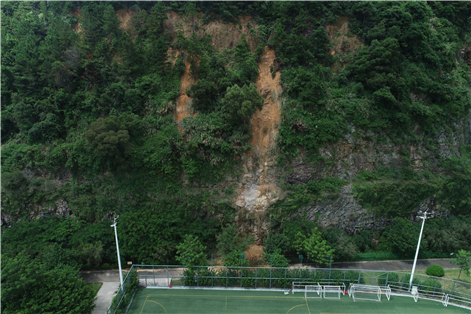

仙桐体育公园足球场北侧边坡崩塌现场
项目简介
2020年底罗湖区应急局针对罗湖区29处危害程度较高、威胁人数非常多的重大边坡隐患点开展自动化边坡监测预警建设工作。工勘集团负责自动化监测预警平台建设并投入276套自动化监测设备,以信息化手段、自动化监测等方式实现了24小时全天候实时监测预警。
仙桐体育公园北侧边坡为罗湖区29处危险边坡之一。该边坡共布设监测设备17套,其中倾斜振动位移一体化监测仪13套。所有监测设备自2021年4月23日起正式投入运行。
罗湖区地质灾害与危险建筑边坡隐患自动化监测平台截图
隐患点概况
仙桐体育公园位于罗湖区莲塘社区,梧桐山国家级风景名胜区南麓,由两处废弃石场改造建成。该园占地面积205万平方米,建筑面积2400平方米。仙桐体育公园东侧及北侧边坡为岩质边坡,边坡长1080m,高度分布15~100m,坡度50~85°。边坡主要由中、微风化岩组成,顶部表层分布少量坡残积砂质粘性土及强风化凝灰岩,坡面裸露未支护。

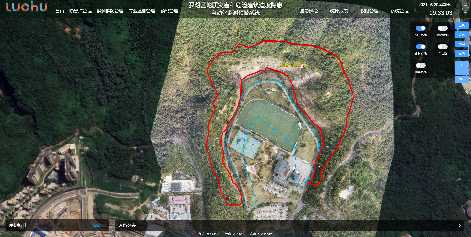

仙桐体育公园三维倾斜摄影模型
预警处置
【预警】2021年8月18日15时43分,仙桐体育公园当日累计降雨量达到113.4mm,足球场北侧QZ-TYGY-165号监测点的倾斜、加速度、位移等各项监测数据发生大幅瞬时变化。其中,该监测设备倾角最大累计变化达到-16.8°,三轴加速度主滑方向瞬时达到163.72mg,最大累计位移为116.87mm,均触发红色预警。根据视频监控辅助分析判断,受短时强降雨影响,仙桐体育公园足球场北侧边坡出现崩塌前兆。

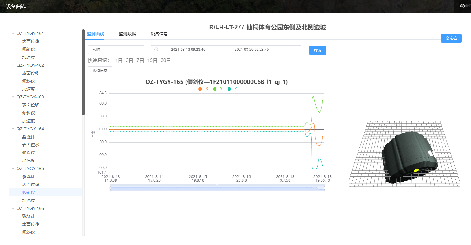

监测点位移数据变化图

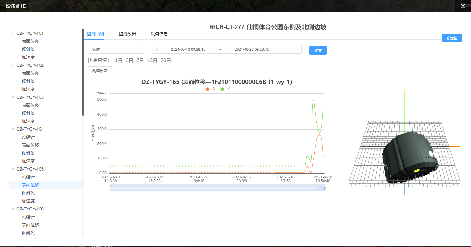

监测点倾角数据变化图
监测点三轴加速度数据变化图
【撤离】触发红色预警后,预警短信在一分钟内准确发送至相关群测群防人员手机,地质灾害应急响应立刻启动。
罗湖应急局紧急响应,仙桐体育公园迅速采取闭园措施,街道办和园区工作人员对园区内滞留人员进行了疏散,并封锁相关道路,设置警戒线,避免人员靠近危险区域。
15时44分 罗湖地质灾害及危险边坡自动化监测平台触发告警短信
【崩塌】预警发生后,仙桐体育公园足球场北侧边坡分别于16时03分、16时06分发生两次局部小型崩塌。通过现场调查,仙桐体育公园足球场北侧崩塌体顺坡长约10~15m,宽2~3m,厚度1~2m,方量约30m³。崩塌体主要由砂质黏性土及强风化凝灰岩组成,堆积于坡面、坡脚,崩塌段周围树木倒伏明显且根系外露。
崩塌后落石现场
原设备安装处仅剩支架
预警闭环,筑起安全屏障
此次成功预警,离不开监测设备高精度有效告警与自动化监测平台高效配合,以及相关人员的及时响应。对灾害体变形超前预测预警,辅助精准化运维和应急响应管理形成完整预警闭环,最大限度减少人员伤亡和财产损失。

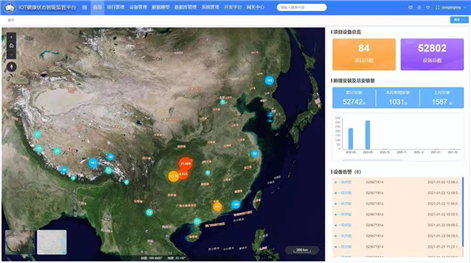

IOT监测设备健康状态管理平台
工勘集团和地环院通过智能监测产品和解决方案的不断深研与应用,截至目前,自主研发的智能监测设备已在全国部署五万多台,为地灾、桥梁、危房、公路等多行业智能监测提供全流程服务。
工勘集团将继续发扬人与自然和谐共生的精神,不断将生产与科研相结合,积极探索新技术新方法,为全国生态保护修复、地质灾害防治做好技术支撑,保护人民生命财产安全,助力全国新基建建设。
